耐震補強
PCアウトフレーム耐震補強工法
既存建物の外側にプレキャスト・プレストレストコンクリート(ＰＣａ・ＰＣ)構造による新設フレームを設置し、新設フレーム分の耐力を増加させることにより既存建物の補強を行う工法です。 既設フレームと新設フレームは、スラブやＰＣ鋼棒などを用いて接合することにより水平力の伝達を行います。その接合方法により、スラブを介するスラブタイプと、ＰＣ鋼棒により圧着接合する圧着タイプとの２種類があります。 当工法は、一般財団法人日本建築防災協会の技術評価を取得しています。（建防災発第１６０２４号）
工法概念図
-

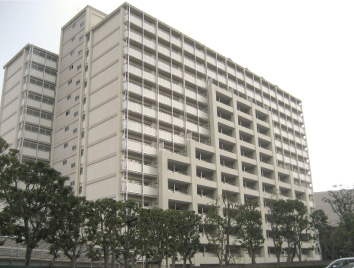

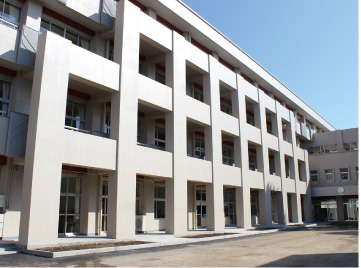

都営下丸子二丁目アパート(118構面)
-
茨城県筑西市下館小学校(42構面)

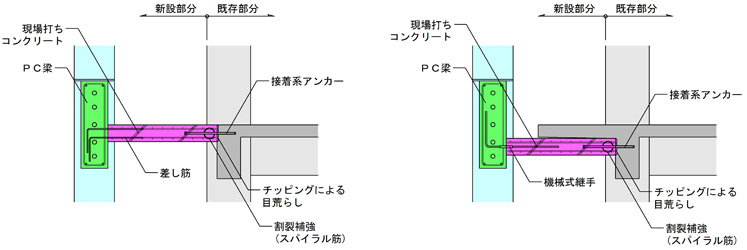

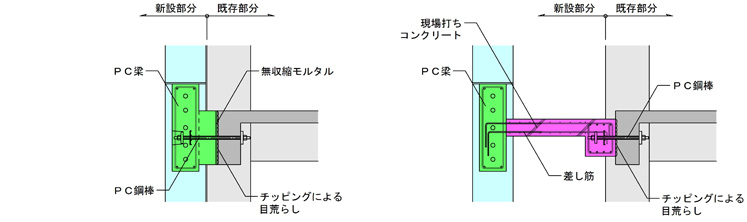

既設フレームとの接合方法（スラブタイプ）
既設フレームとの接合方法（圧着タイプ）

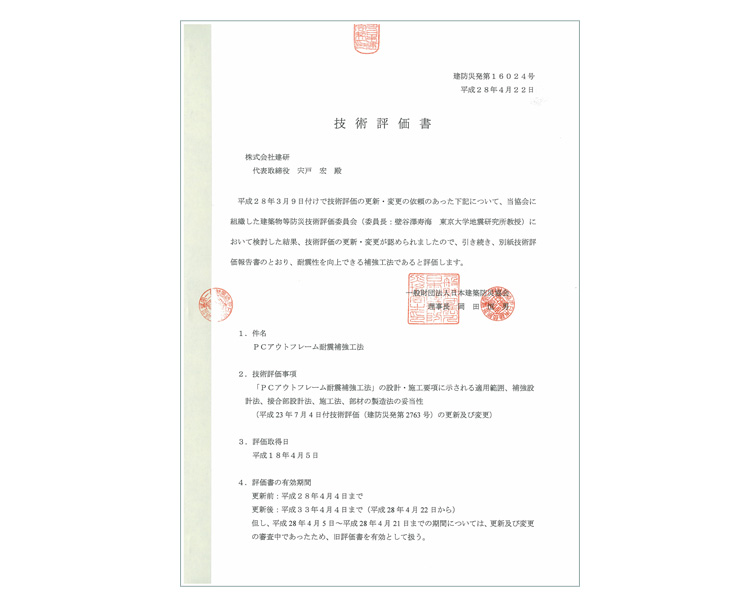

技術評価書
工法の特長
- 外部からの補強なので、使用しながらの施工が可能です。
- 強度型～靭性型の補強が可能です。
- フレーム形式なので、採光・視覚上有利です。
- 外観リフォームの兼用が可能です。
- プレキャスト部材を使用するので、工期短縮・高品質・高耐久・環境にやさしいなどの利点があります。
工法の留意点
- 新設基礎が必要となります。
- 極脆性柱の解消等は別に改修が必要となります。
- 他工法（鉄骨プレースなど）と比較して、補強により重量が増加します。
- 重機を使用するので、道路・敷地条件に制約が生じる場合があります。
施工手順
現場での施工手順は以下のように、基礎工事（現場打ち）完了後、プレキャスト柱及びプレキャスト梁を架設し、ＰＣ鋼材を緊張することによりフレームを一体化します。その後柱脚の鉄筋接合及び既存躯体との接合を行い、順次上層階を繰り返し施工します。
工程の一例

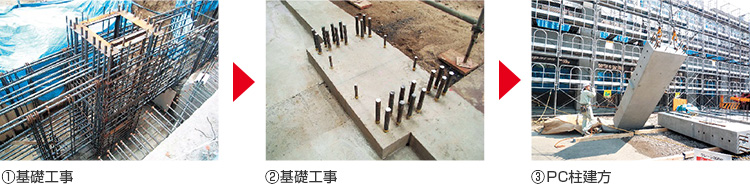

①基礎工事
②基礎工事
③PC柱建方

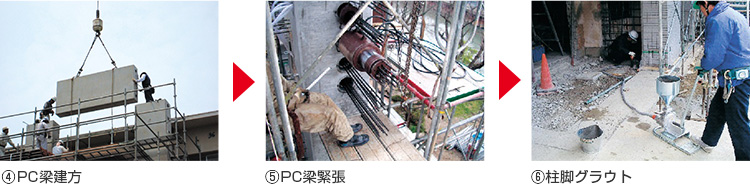

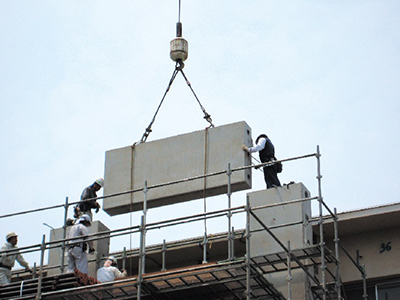

④PC梁建方

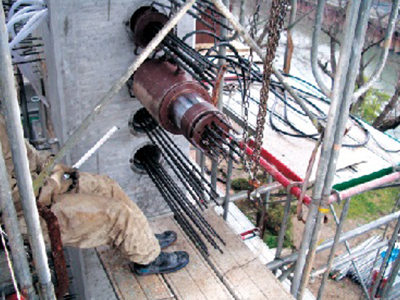

⑤PC梁緊張

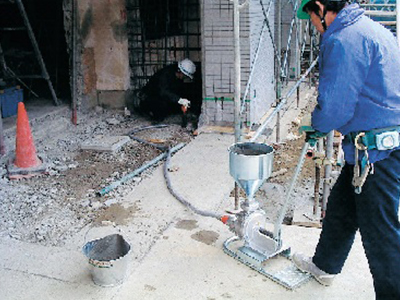

⑥柱脚グラウト

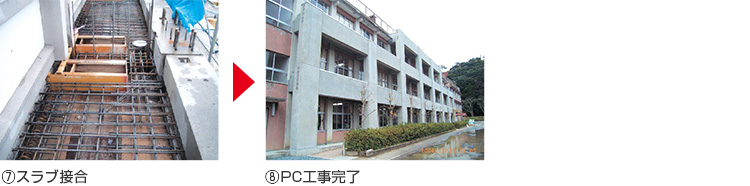

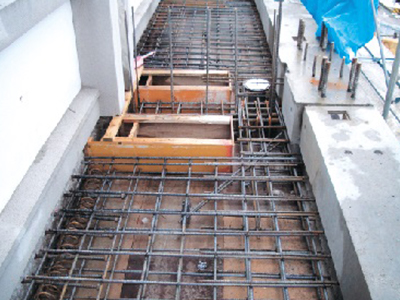

⑦スラブ接合

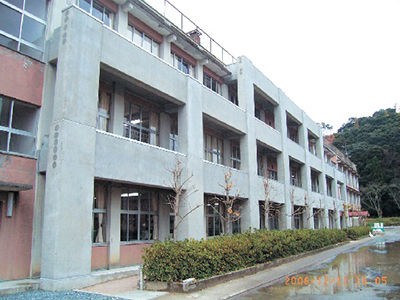

⑧PC工事完了
シルバークール版耐震補強
-
シルバークール版（略称ＳＣＳ版）は、薄肉のプレキャスト・プレストレストコンクリート屋根版の名称で、このＳＣＳ版を使用した体育館の耐震診断と耐震補強対策を日本建築学会 学校建築委員会 特殊構造小委員会で調査研究されました。その報告をもとにＳＣＳ版を用いた体育館の耐震診断終了後の耐震補強対策を提供致します。
-
補強工事施工事例
ＴＳＫアルミブレース耐震補強工法
ＴＳＫアルミブレース耐震補強工法は、アルミ合金製ブレースを既存ＲＣ建築物に外付けする耐震補強工法です。 アルミブレースの面内せん断耐力と剛性により、 既存建築物の耐震性能の向上を図ることを目的としています。

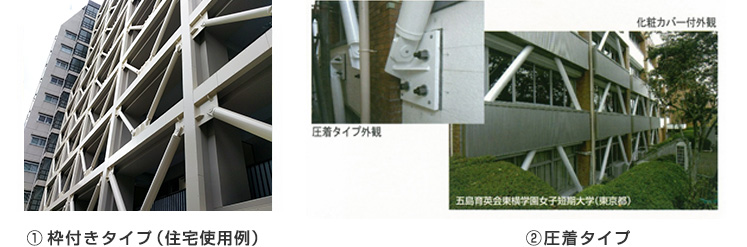

ＲＣ架構に外付けする方法は、
①アルミ製枠を介して接合（枠付タイプ）
②ＰＣ鋼棒で圧着（圧着タイプ）の２種類があります。
本工法は、2013年9月に（一財）ベターリビングにおいて
一般評定を取得しています（評定 CBL RC005-12号）。
工法の特長
＜軽量＞
- アルミブレースは、軽量なため既存RC建物に負担を与えることなく補強が行えます。
- 大型重機を必要とせず人力で持ち運びができるため、狭い外構スペースにおいてもコンパクトな施工が可能です。
- 軽量で取扱いやすいアルミブレースは、作業工数が少なくコストの軽減が図れます。
＜美観＞
- シンプルな構造のため、すっきりとした内・外観で、既存建物との調和を図りやすい添架物です。また塗装仕上げは、彩り豊かな色彩計画が可能です。
＜高耐食性＞
- アルミニウム合金材は、腐食に強いメンテナンスフリー素材です。自然に形成される酸化被膜により、海浜地域や塩害地域でも優れた性能を発揮します。
＜短工期＞
- 大規模な基礎改修がなく、部材は工場製作で外側からの施工となるため、施設利用中でも作業ができる工法です。学校などでは夏休み期間を利用した工程管理が可能です。
＜安全性＞
- 工法協会では、軽量な構造用アルミニウム合金材を用いたブレース工法を開発、実用化に至りました。従来工法と比べ変わらない強度と性能を確保しています。
＜環境負荷軽減＞
- アルミニウム合金材は、リサイクル・リユースに適した材料です。再生時に少ないエネルギーで再生地金ができるため、環境に配慮した素材で経済的にも優れた製品です。
施工手順
TSKアルミブレース耐震補強工法（圧着タイプ）は、通常ブレース四方に設置する枠材をなくした、シンプルな構成になっています。アルミブレースは170kg/本と軽量であることから、クレーン等大型揚重機が必要なく、あらゆる敷地条件のＲＣ建物に適用が可能となります。他の在来工法と比べて工期も短い特徴があります。また、ハツリ工事がほとんどなく、振動･騒音も少ない優れた工法です。
-

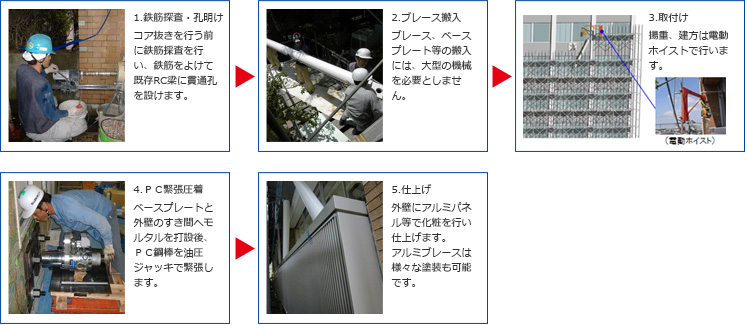

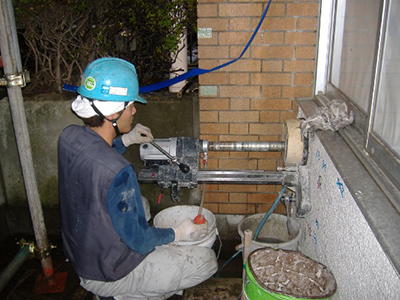

1.鉄筋探査・孔明け
コア抜きを行う前に鉄筋採査を行い、鉄筋をよけて既存RC梁に貫通孔を設けます。
-

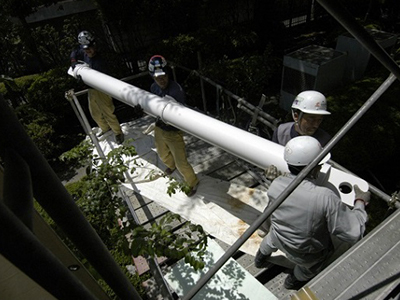

2.ブレース搬入
ブレース、ベースプレート等の搬入には、大型の機械を必要としません。
-
3.取付け
揚重、建方は電動ホイストで行います。
-

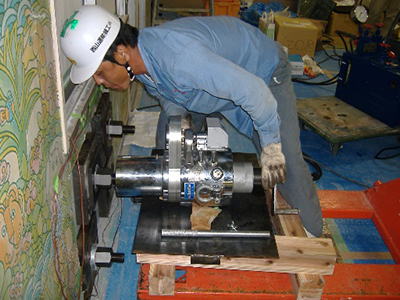

4.PC緊張圧着
ベースプレートと外壁のすき間へモルタルを打設後、ＰＣ鋼棒を油圧ジャッキで緊張します。
-

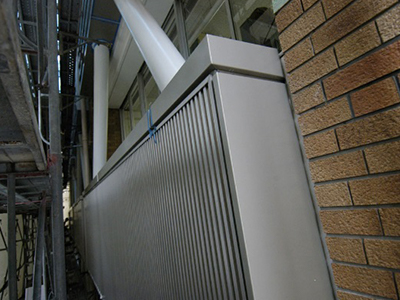

5.仕上げ
外壁にアルミパネル等で化粧を行い仕上げます。
アルミブレースは様々な塗装も可能です。
